LCX

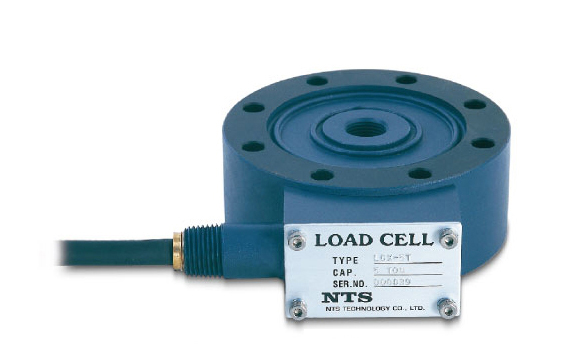

薄型高精度壓縮荷重傳感器產品特點

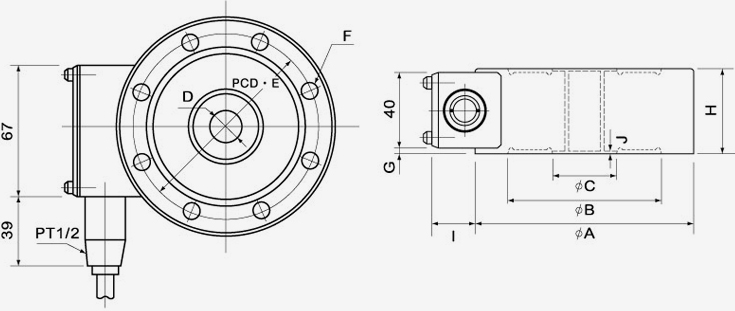

◆ 使用于材料試驗機、疲勞試驗機、不定方向外型圖
規(guī)格容量 |
5KN~2000KN |
規(guī)格輸出電壓 |
2mV/V±0.25% |
非直線性 |
0.05% R.O. |
磁滯性 |
0.05% R.O. |
重復性 |
0.03% R.O. |
建議施加電壓 |
10V |
容許施加電壓 |
18V |
輸入/出阻抗 |
350Ω±1% |
絕緣阻抗 |
2000MΩ以上 |
溫度補償范圍 |
-10~+70℃ |
容許溫度范圍 |
-20~+100℃ |
溫度零點之影響 |
±0.005%R.O./℃ |
溫度對輸出之影響 |
±0.005%/℃ |
容許過負荷 |
150%R.C. |
電纜線 |
∮10、4芯隔離線,長3m |
型號 |
規(guī)格容量 |
φA |
φB |
φC |
D |
E |
F |
G |
H |
I |
J |
重量 |
( kg ) |
||||||||||||
LCX-5KN |
5KN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
3.2 |
LCX-10KN |
10KN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
3.2 |
LCX-20KN |
20KN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
3.2 |
LCX-30KN |
30KN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
3.2 |
LCX-50KN |
50KN |
118 |
82 |
36 |
M18 P1.5 |
100 |
8-φ9 |
3 |
46 |
25 |
1 |
3.2 |
LCX-100KN |
100KN |
138 |
94 |
48 |
M24 P2 |
116 |
8-φ11 |
5 |
50 |
25 |
1 |
5 |
LCX-200KN |
200KN |
182 |
126 |
76 |
M39 P2 |
154 |
8-φ14 |
10 |
60 |
28 |
1 |
9.65 |
LCX-300KN |
300KN |
182 |
126 |
76 |
M39 P2 |
154 |
8-φ14 |
10 |
70 |
28 |
1 |
12 |
LCX-500KN |
500KN |
226 |
153 |
92 |
M50 P2 |
190 |
12-φ18 |
25 |
90 |
28 |
1 |
21.5 |
LCX-1000KN |
1000KN |
310 |
200 |
138 |
M76 P3 |
256 |
8-φ26 |
35 |
110 |
28 |
2 |
60 |
LCX-2000KN |
2000KN |
370 |
252 |
160 |
M100 P3 |
314 |
12-φ26 |
55 |
150 |
28 |
2 |
95 |
