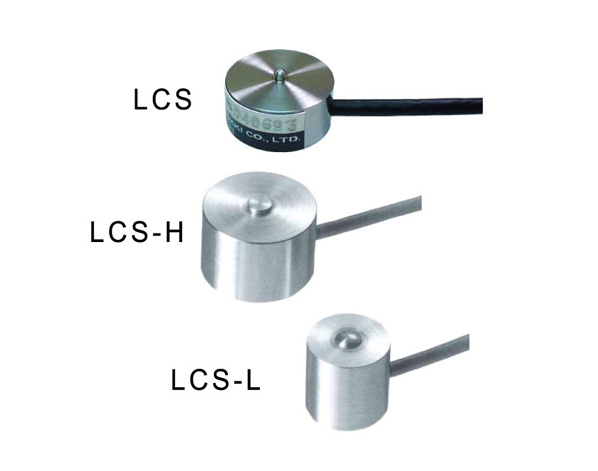

LCS
超小型壓縮荷重元尺寸表
型號 |
規格容量 |
φA |
B |
C |
φD |
LCS-10N |
10N |
16 |
12 |
2 |
2.5 |
LCS-20N |
20N |
16 |
12 |
2 |
2.5 |
LCS-50N |
50N |
16 |
12 |
2 |
2.5 |
LCS-100N |
100N |
20 |
11.5 |
2 |
2.5 |
LCS-200N |
200N |
20 |
11.5 |
2 |
2.5 |
LCS-500N |
500N |
20 |
11.5 |
2 |
2.5 |
LCS-1KN |
1kN |
20 |
11.5 |
2 |
2.5 |

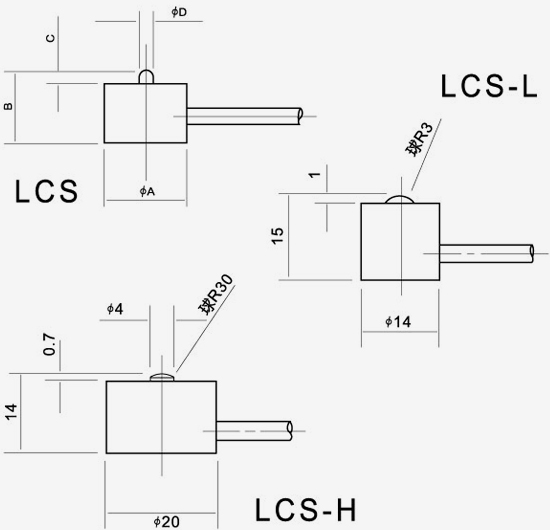

外型圖
型號/項目 |
LCS |
LCS-L |
LCS-H |
規格容量 |
10N?1KN |
1KN?10KN |
5KN?30KN |
規格輸出電壓 |
約1mv/v(10n~50n為0.5mv/v) |
約1mv/v |
約1mv/v |
非直線性 |
0.5%R.O. |
1%R.O. |
2%R.O. |
磁滯性 |
0.5%R.O. |
1%R.O. |
2%R.O. |
建議施加電壓 |
5V |
5V |
5V |
容許施加電壓 |
10V |
10V |
10V |
輸入/出阻抗 |
350Ω±1% |
350Ω |
350Ω |
容許過負荷 |
120%R.C. |
120%R.C. |
120%R.C. |
電纜線 |
¢3.4芯隔離線 長5m |
¢3.4芯隔離線 長5m |
¢3.4芯隔離線 長5m |
重量 |
約75g |
約70g |
約85g |
