LCH
沖床用荷重元
規格容量 |
5KN?500KN |
規格輸出電壓 |
1mV/V±1% |
非直線性 |
0.3%R.O. |
磁滯性 |
0.3%R.O. |
重復性 |
0.1%R.O. |
建議施加電壓 |
10V |
容許施加電壓 |
18V |
輸入/出阻抗 |
700Ω±1%(5KN為350±1%) |
絕緣阻抗 |
2000MΩ以上 |
溫度補償范圍 |
-10~+70℃ |
容許溫度范圍 |
-20~+100℃ |
溫度零點之影響 |
±0.01%R.O./℃ |
溫度對輸出之影響 |
±0.01%/℃ |
容許過負荷 |
120%R.C. |
電纜線 |
∮6、4芯隔離線,長3m |

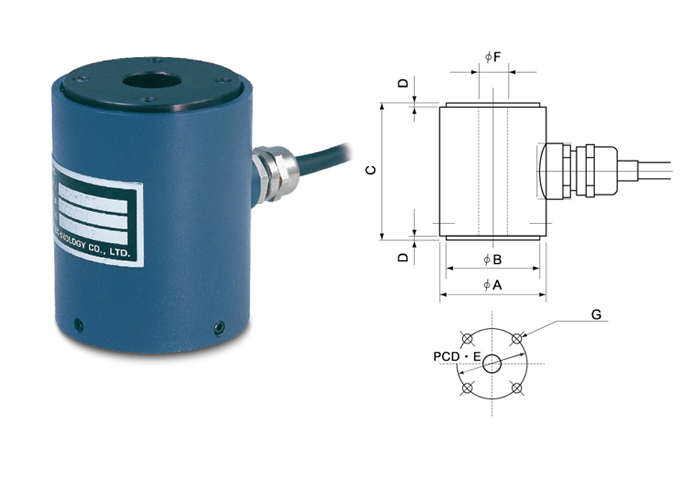

型號 |
規格容量 |
φA |
φB |
C |
D |
φE |
φF |
G |
mass |
( kg ) |
|||||||||
LCH-5KN |
5kN |
40 |
35 |
50 |
1 |
24 |
10 |
2×4-M4 Depth 8 |
0.3 |
LCH-10KN |
10kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
0.95 |
LCH-20KN |
20kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
1 |
LCH-30KN |
30kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
1 |
LCH-50KN |
50kN |
62 |
55 |
70 |
2 |
44 |
18 |
2×4-M5 Depth 8 |
1 |
LCH-100KN |
100kN |
62 |
55 |
80 |
2 |
44 |
* |
2×4-M5 Depth 8 |
1.3 |
LCH-200KN |
200kN |
88 |
80 |
100 |
2 |
60 |
20 |
2×4-M8 Depth 12 |
2.9 |
LCH-300KN |
300kN |
100 |
90 |
120 |
2 |
70 |
20 |
2×4-M8 Depth 15 |
4.6 |
LCH-500KN |
500kN |
134 |
120 |
150 |
2 |
90 |
30 |
2×4-M10 Depth 16 |
11 |
*LCH-100KN的中心貫穿孔上、下各6mm處為φ18,中間部分為φ12貫穿孔。 |
