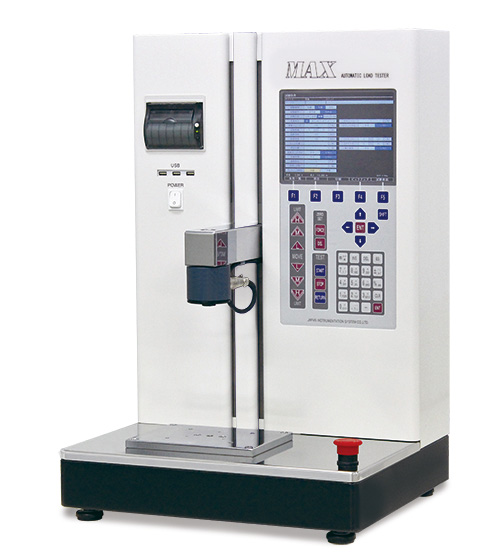

MAX-1KN
桌上型自動荷重試驗機MAX系列有一個全彩液晶屏幕,可以完成一系列測量。
一旦設置的條件內容被存儲在測試機的主體中,則不需要重新
設定條件,直接開始測試即可。
日語,英語,韓語,中文(簡體/繁體)四種語言標準配置。
MAX-自動荷重試驗機
可以將鍵盤和鼠標連接到每個USB端口,并通過PC感覺進行
操作/設置,只對應漢字輸入。
8.4英寸(170 x 127毫米)全彩色TFT液晶是所有型號的
標準配置。所有亮度和視角的性能都有所提高,使其更容
易看清。
此外,采用壓敏觸摸面板,直觀的操作成為可能。
內置16 GB內置CF卡,長期存儲測量數據本身就是可能的。
對于數據采樣自動化,可以節省大約1000萬項※測量數據。
稍后可以轉移到USB存儲器。
*測試時間10秒采樣200 pcs /秒數據優化使用。
更多功能等您發現
M·P級可以進行指定荷重\指定位移試驗。
用于測量具有蠕變的樣品是有用的。
可以使用USB存儲器與多臺測試機 器共享條件和數據。由于它具有多 個USB端口,因此可以適應各種測 試請求。
在手動測試中,負載和位移曲線實時 平滑。它具有基于圖形尺度執行簡單 測試的功能,從簡單測試到測試條件 等開發的功能。
您可以設置密碼進入系統屏幕。 它有助于控制測試機器并防止錯誤 操作。
測試樣品展示

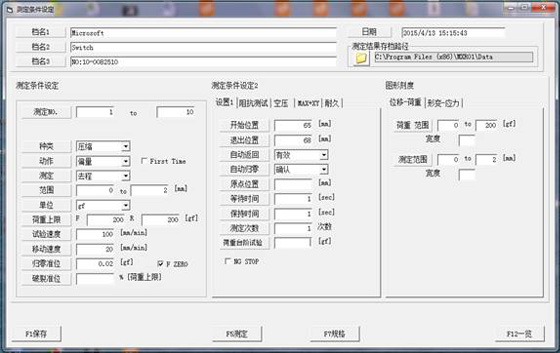

軟體介面

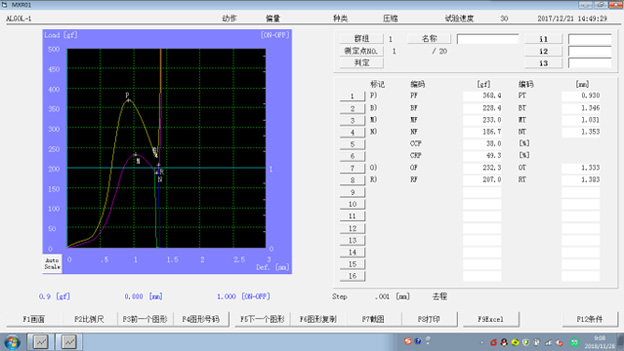

按鍵荷重導通曲線圖

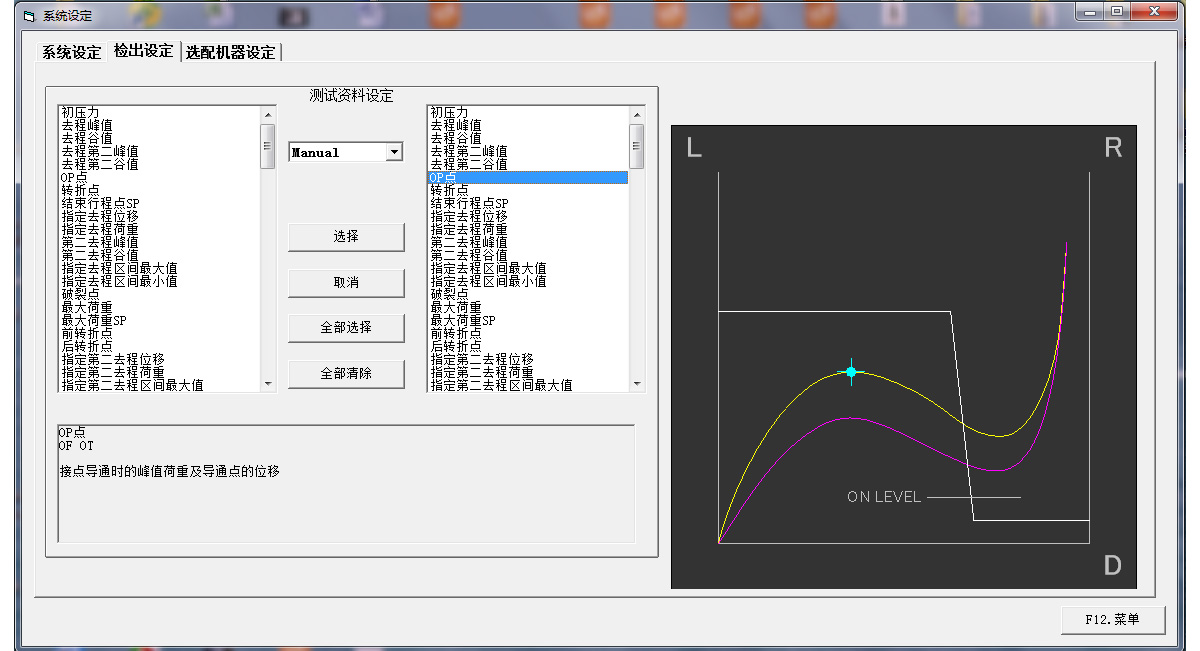

系統取點說明

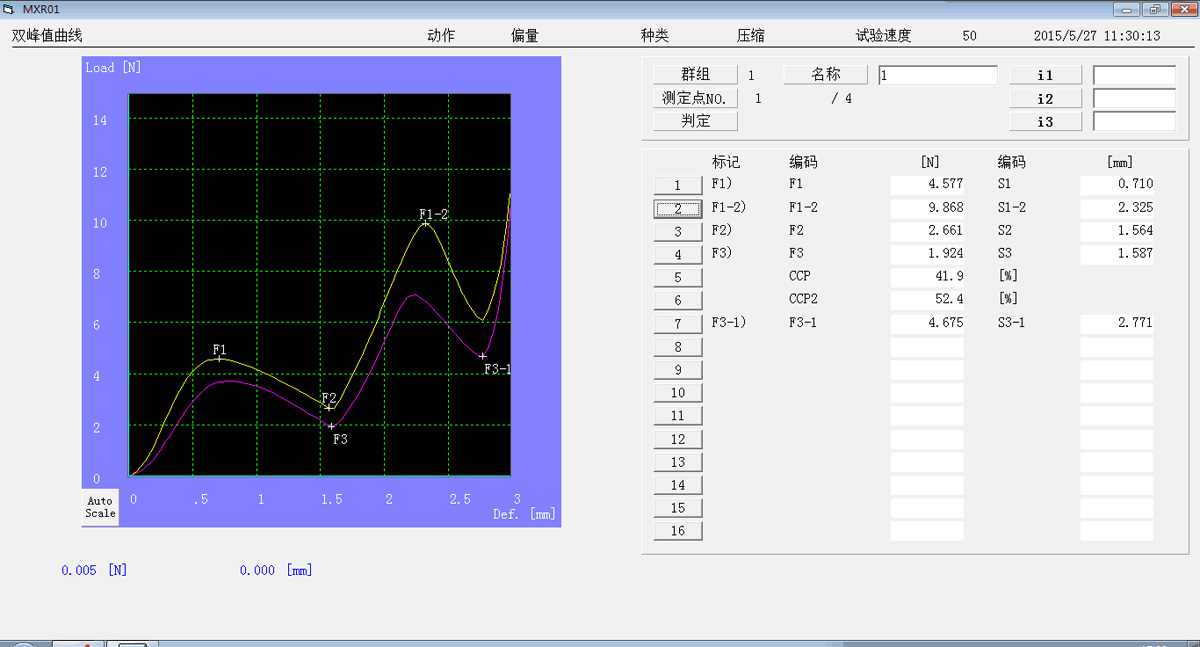

雙峰值曲線圖

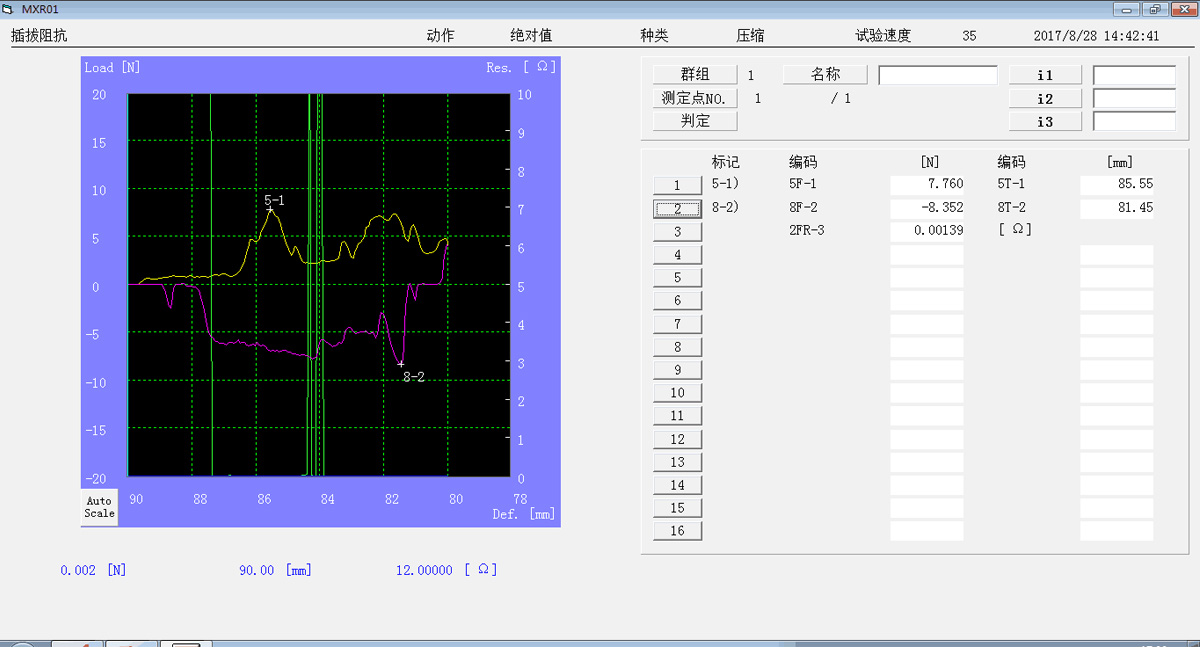

插拔阻抗曲線圖
機臺規格
樣式 | MAX-1KN | MAX-5KN | MAX-10KN | MAX-20KN | MAX-50KN | MAX-100KN | |
試驗機容量 | 1KN | 5KN | 10KN | 20KN | 50KN | 100KN | |
形狀 | 桌上型 | 桌上門型 | 床置門型 | ||||
適應規范 | JIS B7721 引張壓縮試驗機05級(最高等級) | ||||||
行程 | 300mm | 600mm | 800mm | 800mm | 900mm | 900mm | |
升級版 | N型 | M型 | P型 | ||||
長度分辨率 | 0.01mm | 0.001mm | 0.001mm | ||||
長度精度 | ±(0.02+0.0001L)mm以內(L為任意長度mm) | ±(0.01+0.0001L)mm以內(L為任意長度mm) | |||||
測頭移動速度 | 0.001~1000mm/min | ||||||
測頭移動控制 | 精密滾珠螺桿及伺服馬達控制 | ||||||
依據移動鍵移動 | 上升/下降 | 移動速度(可變更) | 寸動 | ||||
N | M | P | |||||
高速 | 600mm/min | 1.00mm | 1.000mm | ||||
中速 | 60mm/min | 0.10mm | 0.100mm | ||||
低速 | 6mm/min | -- | -- | ||||
可登錄傳感器數 | 最多可設定5個傳感器切換使用 | ||||||
顯示范圍切換 | 2段式自動切換(切換點為傳感器的1/10容量) | ||||||
荷重分辨率 |
荷重元容量的1/10以下→10萬分之1 荷重元容量的1/10以上→1萬分之1 |
||||||
取樣速度 | 1m/sec 1000回/秒 | ||||||
荷重精度 | JIS B 7721 引張壓縮試驗機05級 相對精度誤差0.5%以下 | ||||||
單位選擇 | mN、N、KN(國際標準kgf、gf、lbf) | ||||||
保護停止功能 |
依上、下極限開關停止依軟件設定之上、下極限功能停止 按下STOP鍵或非常停止開關停止 O.L停止--超過設定上限而停止 |
||||||
表示部 |
液晶 背光壽命 外部尺寸 顯示區域 顯示像素數 |
LED背光,帶觸摸屏的LCD(電阻膜型) 70,000小時 W 199.5×H 147.4毫米 170.4×H 127.8毫米 800 x 600點 |
|||||
內置打印機 |
熱轉印式點式打印機 打印密度為8點/ mm 有效印刷寬度72毫米 印刷速度80毫米/秒 |
||||||
接口 | 模擬輸出 | 力(負荷),距離(位移) | |||||
USB(PC) | 用于連接個人計算機 | ||||||
USB | 正面3個端口和背面3個端口共6個端口USB鍵盤·USB鼠標·USB存儲器·可連接USB兼容卡尺 | ||||||
COM | 用于連接外部設備 | ||||||
I / O端口 | 光電耦合器隔離輸入/輸出 | ||||||
+ 8個常用輸入和8個輸出 | |||||||
接口的功能取決于測試程序 | |||||||
記錄媒體 | 內置CF卡/ 16 G字節 | ||||||
可以連接USB存儲器 | |||||||
型號 | MAX-1KN | MAX-5KN | MAX-10KN | MAX-20KN | MAX-50KN | MAX-100KN | |
電源電壓 | 單相AC100V~120V or AC200V~240V | 單相AC200V~240V | 三相AC200V~240V | ||||
最大消費電力 | 300VA | 500VA | 1000VA | 2000VA | 3000VA | ||
重 量 | 約60kg | 約190kg | 約280kg | 約520 kg | |||
尺 寸 | W | 460 | 937 | 1003 | 812 | ||
D | 400 | 400 | 503 | 500 | |||
H | 702 | 1160 | 1443 | 1927 | |||
樣品底座 | 寬度 | 460 | 420 | 413 | 497 | ||
深度 | 245 | 245 | 340 | 350 |
